Шноркеля на квадроцикле своими руками на примере Stels 500K

Рассмотрим один из вариантов установки шноркелей на квадроцикл Stels 500K, сделанный одним из его владельцев:

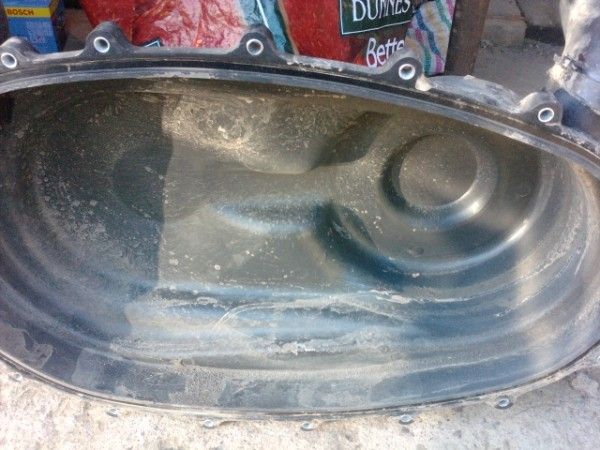

Наглядно видно что твориться в вариаторе без шноркелей

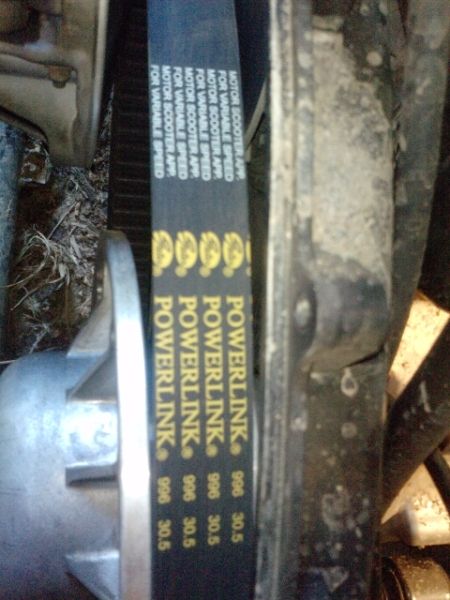

фото ремня на всякий случай

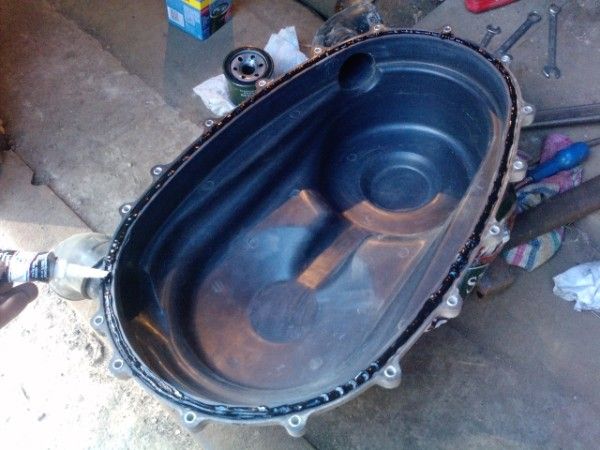

намазываем герметиком крышку вариатора для исключения попадания воды

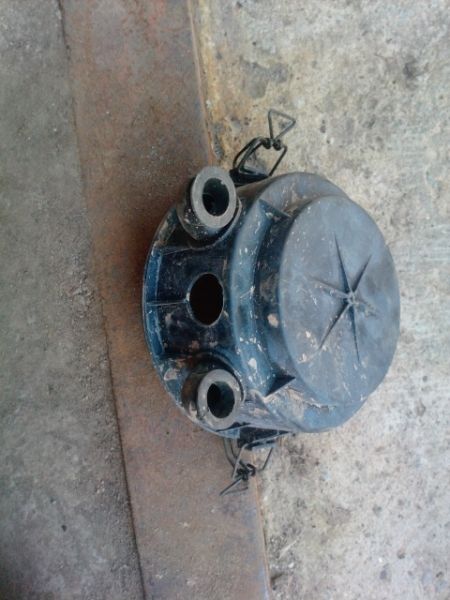

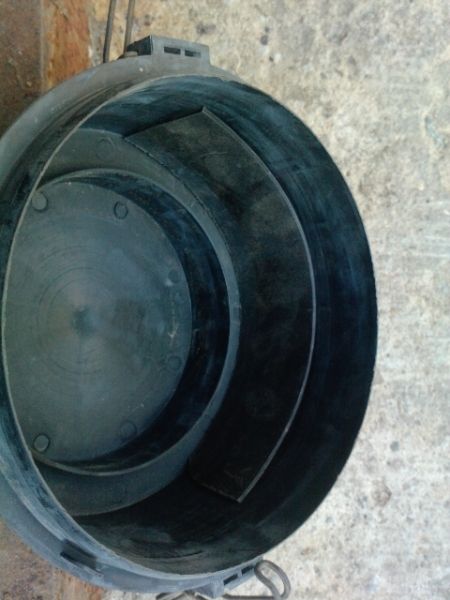

далее берём крышку воздушного фильтра и делаем следующее

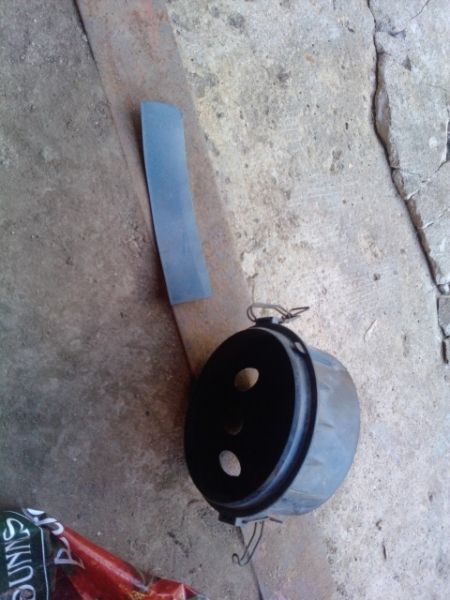

Вырезаем из мягкого пластика кусок чтоб он перекрывал все отверстия

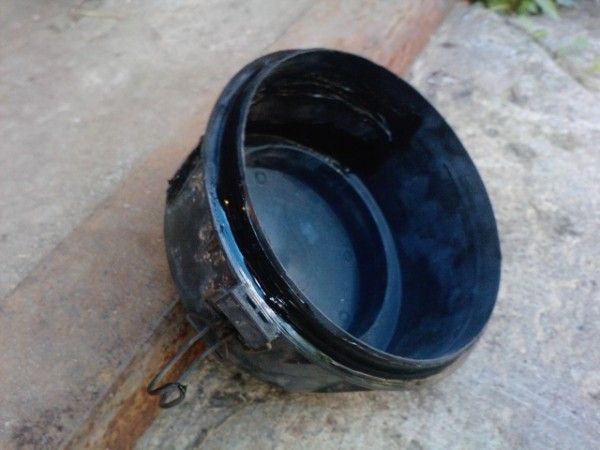

герметим

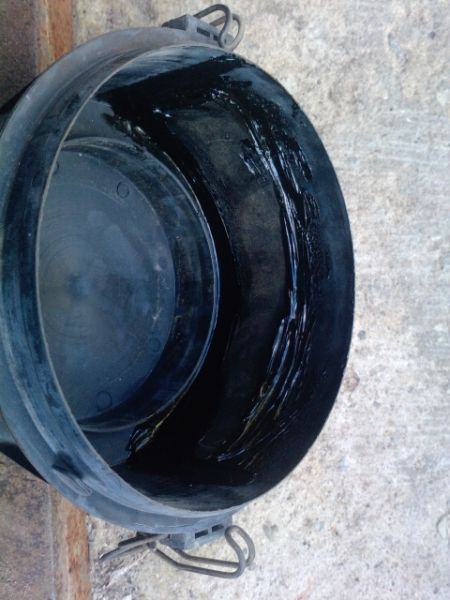

герметим и стык крышки с корпусом по краю

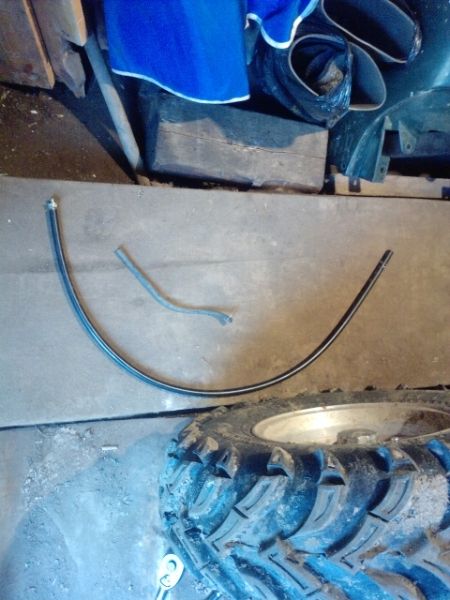

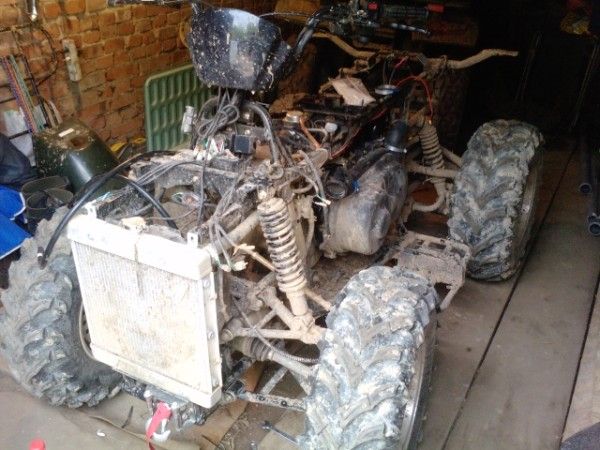

параллельно выводим сапуны наверх к рулю и багажнику (редуктора, карб, картерные газы) используя простые шланги нужного диаметра

сапуны делаем с запасом (чёрные шланги над радиатором потом обрежем по месту)

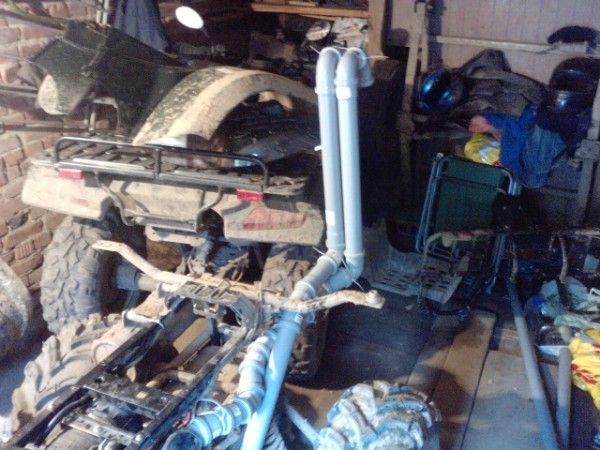

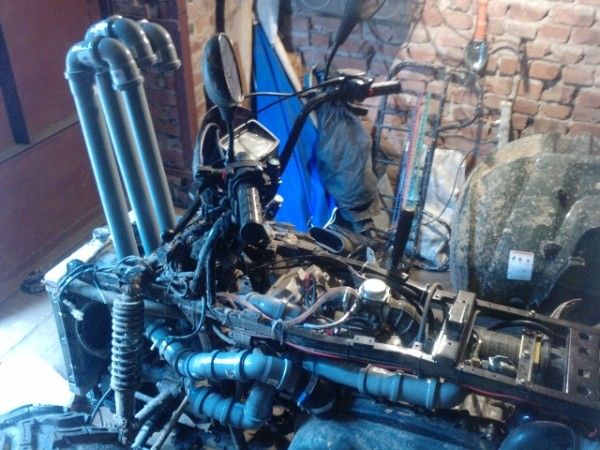

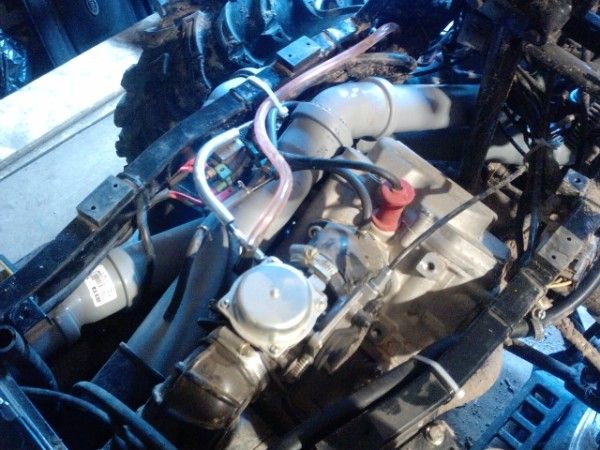

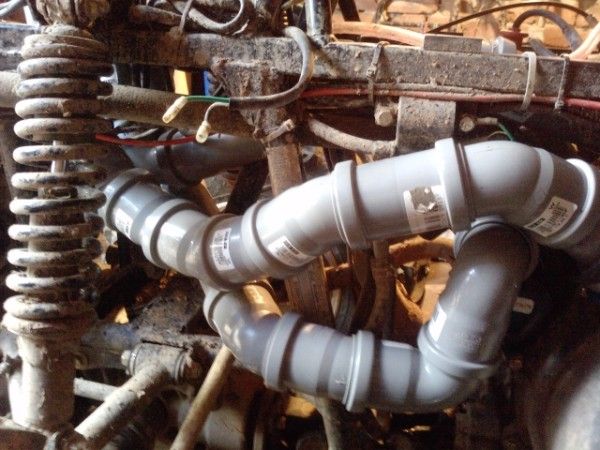

плетём змею из патрубков

там где шноркель проходит близко к ГБЦ обкеиваем его скотчем из фольги (строительный рынок рулит)

собираем все назад и трубы которые находятся на виду обматываем изолентой (по желанию)

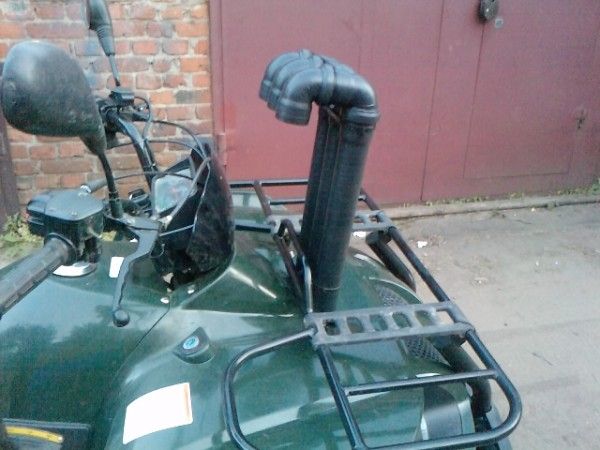

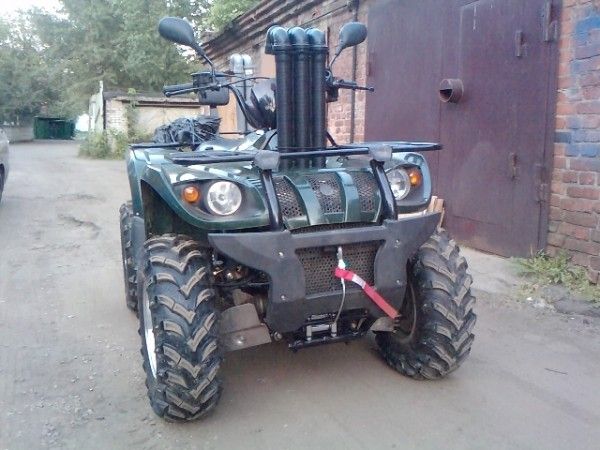

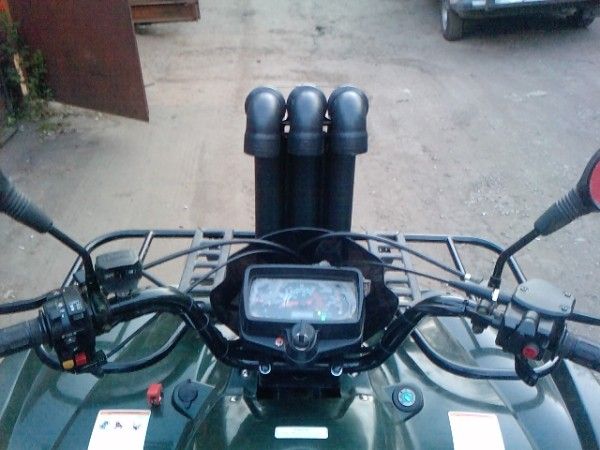

Вуаля. Вот и готово:)

Огромное спасибо Fedos за его идею вывода шноркелей на на квадроцикле

← Предыдущая новость 10 Октября 2012 "Злые" покрышки

Следующая новость → 27 Декабря 2012 Травление в домашних условиях

Написать комментарий

Ваше имя*

Текст*

Фото (если нужно)

Можно выбрать несколько, общим объемом не более 30 Мегабайт

Видео (если нужно), используйте код встраивания, например с YouTube

Комментарии:

14 Ноября 2012 10:15

Baobab Брянская область	Пасаны мне б фановую систему на даче поправить. Очень культурно у вас трубопроводы лежат Вопрос - че так вынос высоко, это не подводная лодка, И не танк, чтоб переправу по дну устраивать. Плюс прямо в поле зрения водителя. Придется все время из-за угла выглядывать. Ответить с цитатой

14 Ноября 2012 16:33

Sanario Московская область	Баобаб - тебе кажется. Посмотри как выводы сбоку показаны. И вообще) Сделай ниже, кто тебе мешает то?: Ответить с цитатой

14 Ноября 2012 17:36

Baobab Брянская область	Санарио сам глянь Представь себя на етом чуде на трассе в лесу. все время стоя идти придется. Это какие ноги выдержат? Я за укорот Ответить с цитатой

15 Ноября 2012 09:55

Pharkop Московская область	Да это из-за ракурса фото так кажется. Народ уже делал так - норм все Ответить с цитатой

14 Ноября 2012 17:41

Baobab Брянская область	Кста! На к-9 в лесу на трассе дерево вывешенное поперек, припоминаю, есть. Боюсь этот аппарат там не подлезет. Ответить с цитатой

15 Ноября 2012 00:54

Dayana Московская область	ого сантехник высшего разряда! этож надо столько стыков-поворотов! все предусмотрел, все просчитал! а по высоте мало, надо выше, расчет на говна средней категории! если серьезно, круть, но как-то слишком заморочился автор Ответить с цитатой

15 Ноября 2012 09:48

Pharkop Московская область	Нормальный вывод. на подводное плавание никто не рассчитывал Ответить с цитатой

15 Ноября 2012 10:48

nat@lker Брянская область	Ого, какая штука)) Теряюсь что написать даже)) Ну в общем - я бы не рискнула на него залезть)) Ответить с цитатой

15 Ноября 2012 13:00

Леший Ярославская область	Женщины вообще рискуют,когда пытаются на кого-то залезть! Ответить с цитатой

13 Февраля 2013 16:51

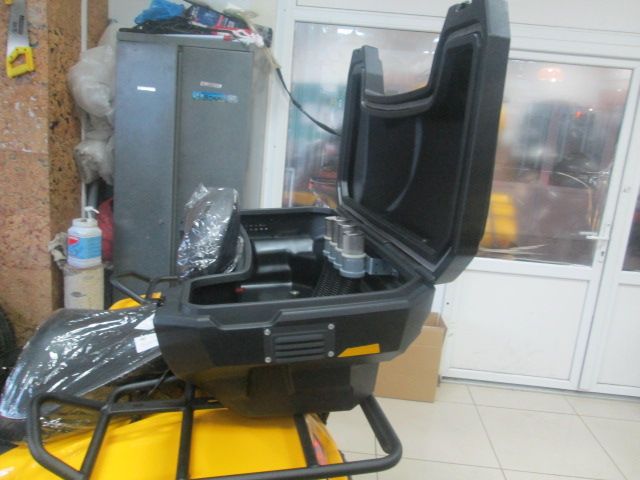

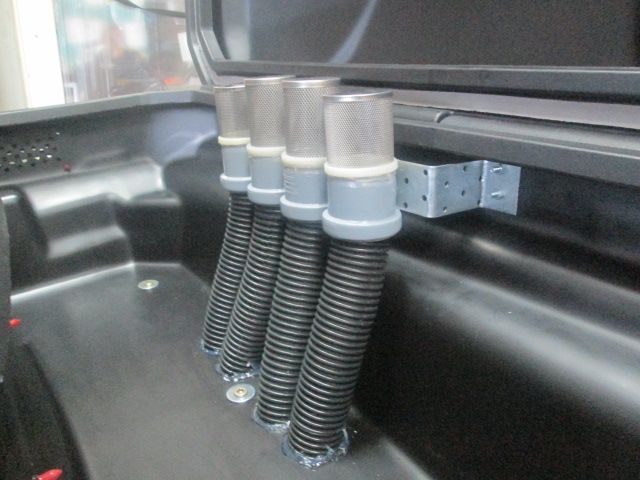

Тимур Москва	Воть еще   Ответить с цитатой
