13 Мая 2012

Схождение колес


лечим
есть много способов по выставлению схождения и вот один из них
ставим квадр на ровную поверхность без кочек и ямок
выставляем ровно руль и смотрим на глаз на колёса спереди
определяем какое куда смотрит и понимаем какое колесо крутить побольше а какое меньше
на колёсном диске на самом краю , изнутри , с двух сторон каждого колеса у буртика делаем отметки маркером так , что бы метки были параллельно земле
при помощи простейшей линейки выставляем схождение
линейку упираем в метки и меряем спереди и сзади по меткам
ослабляем на рулевых тягах контрящие гайки
крутим , в ту или иную , сторону тяги
чуток покрутили и замерили , поняли что мало или мно , крутим дальше
схождение колёс меряется между краями колёсного диска
колёса должны стоять как на рисунке
разница между А и Б должна составлять 0-3мм (спереди меньше а сзади больше)
универсальное схождение делают 0мм
после контрим гайки и пробуем ехать
возможно руль будет стоять чуть криво а квадрик ехать ровно
опять ослабляем контрящие гайки и на одинаковое колличество оборотов крутим тяги , тем самым выравнив руль но не тронув схождение
на задней подвеске ничего не регулируется

фото

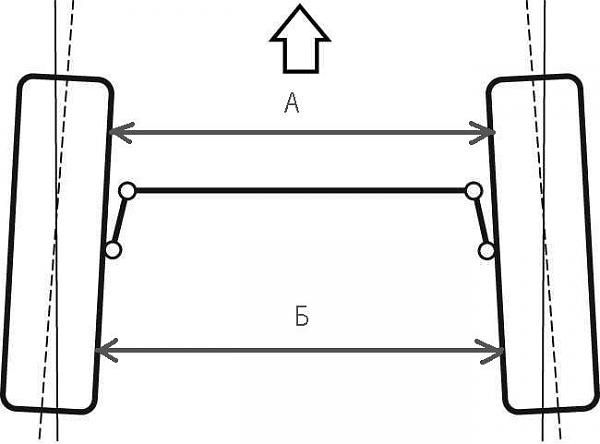

1 схема схождения

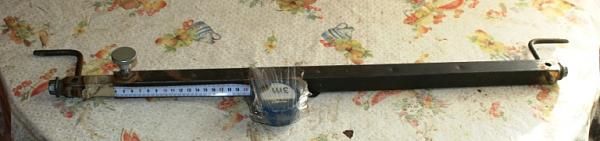

2 линейка

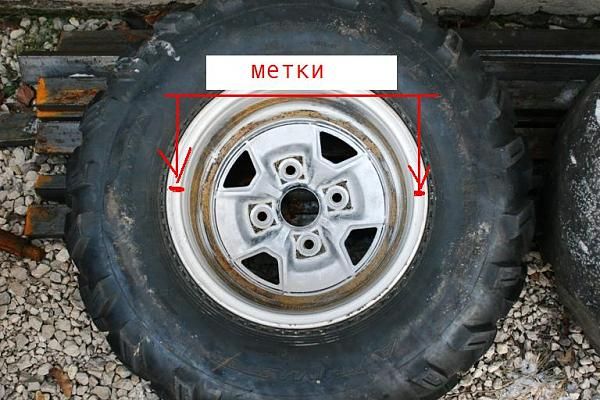

3 там где ставим метки

  • линейка это трубка в трубке и на концах Г образные упоры
  • упорами упираемся в метки
  • изогнуты для того , что бы нам не мешало днище квадра
  • для удобства на линейку прикручиваем рулетку и смотрим на циферки
  • блестящий болтик это фиксатор
  • упёрлись спереди по меткам и зафиксировали , посмотрели на цифры и повторили процедуру сзади колёс


я для удобства привлекаю друга - он упирает линейку с противоположной стороны квадра


← Предыдущая новость

12 Мая 2012

Герметизация вариатора

Следующая новость →

13 Мая 2012

Снятие вариатора

Написать комментарий

Комментарии:


13 Мая 2012 13:22
Dayana

Московская область

ааа линейкой на глазок! О_о изобретатели...
В любом гараже по ремонту ВАЗов есть оптика для регулировки сход-развала. Повесили, выставили и радуемся

Ответить с цитатой

24 Мая 2012 23:18
QuadroMenshen

Калужская область

Чувак, а где ты в гараже в своем такое найдешь?

Ответить с цитатой

31 Июля 2012 11:24
Леший

Ярославская область

Согласен с Dayana, сэкономишь 700 руб. на профессиональной регулировке, потеряешь больше на износе протектора. А линеечкой и реечками мы с отцом в 90-х регулировали ВАЗ, который весь стоит как пара колес квадрика!

Ответить с цитатой

28 Октября 2012 18:54
Руслан (гость) отрегулировал, все хорошо, ровно. но вот садишься на своего коня а колеса стоят
косо и смотрят друг на друга! как тут быть!?

Ответить с цитатой

28 Октября 2012 23:40
Леший

Ярославская область

Гони в сервис!

Ответить с цитатой

29 Октября 2012 07:22
Руслан Пермь (гость) Смысл не то, что в сервис надо! А то, что при "ровно выставленных колесах".
Садишься на него весом кг 100. колеса уже не ровно смотрят. А все почему? Потому,
что у квадро тяги рулевые идущие от руля стоят выше чем другой конец этой же тяги.
И когда садишься на квадр. тяги колеса то и разводят в разные стороны. В
результате бессмысленна работа по схождению колес!

Ответить с цитатой

29 Октября 2012 07:26
Руслан Пермь (гость) Теоретически спереди наоборот должно быть больше!? но на сколько? ведь при разной
загрузки квадра, колеса стоят по разному!

Ответить с цитатой
