Принцип работы вариатора квадроцикла

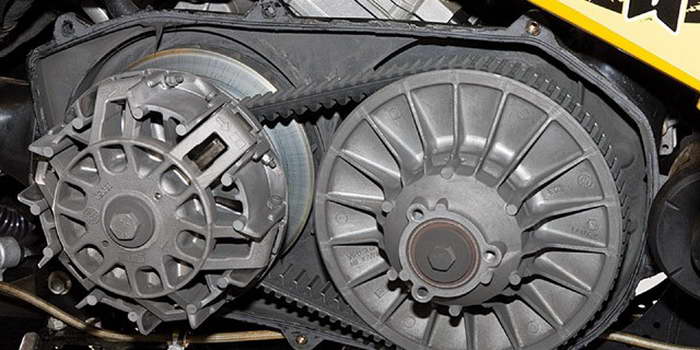

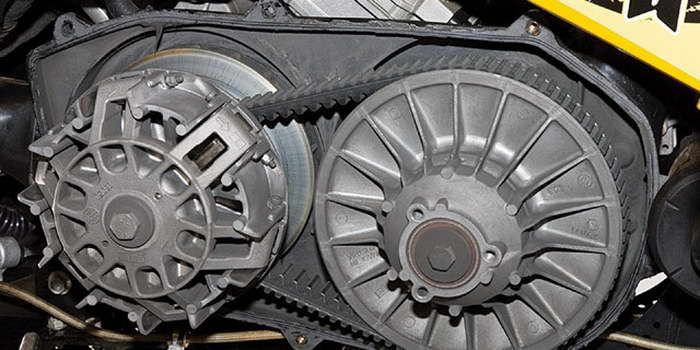

Что же такое вариатор? Вариатор — это передача, которая относится к механическим бесступенчатым. Используется вариатор для того, чтобы можно было очень плавно изменить частоту вращения ведомого вала в мотоцикле. Стоит отметить, что на большинстве моделей скутеров устанавливается клиноременный вариатор. Выглядит он, как соединение шкива, ведомого и клиновидного ремня. Работает вариатор в зависимости от количества оборотов, которые совершает двигатель.

Если посмотреть на ремень в разрезе, то можно понять почему его называют клиновидным. В разрезе он имеет вид трапеции и вклинивается в шкив исключительно боковыми поверхностями. Даже если поверхности будут со временем изнашиваться, то ремень только еще больше будет погружаться в шкив и сцепка с ним по прежнему будет оставаться крепкой и надежной.

Ведущий шкив, как все знают, вращается при помощи коленвала таким образом, что его щеки начинают плавно сжиматься и выталкивать ремень все дальше от центра шкива. Ведомый шкив в свою очередь начинает разжиматься и тогда ремень приближается к его центру. Стоит отметить, что чем больше оборотов делает двигатель, тем больше сжиматься и разжиматься будет ведущий шкив.

Ведомый же шкив отличается от ведущего тем, что у него нет специальных роликов. Вместо этого встроена небольшая пружина. В то время когда на ведущем шкиве щеки сближаются, то на ведомом они наоборот — разжимаются и тем самым сдавливают пружину. После этого клиновидный ремень будет еще глубже уходить в шкив. Стоит отметить, что только благодаря пружине клиновидный ремень будет всегда оставаться натянутым и это натяжение будет возрастать с увеличением количества оборота двигателя.

Также можно найти и более простые модели скутеров или мотоциклов, в устройстве которых вообще не предназначен вариатор. Вместо вариатора устанавливается самый обычный шкив и передаточное число от него переходит к ведомому. Стоит отметить, что в таких вариантах передаточное число есть фиксированным на совершенно всех оборотах двигателя. Подобные модели скутеров не едут более 50 километров в час и очень медленно набирают скорость.

Хотелось бы сказать, что единственным плюсом такого вида простого вариатора есть то, что ремень служит несколько дольше, чем у других вариаторах. После того, как вариатор начинает работать на всю свою мощность в работу вступает автоматическое сцепление, ведь именно оно находится в сборе с ведомым шкивом.
