06 Сентября 2015

Регулировка клапанов на квадроцикле

Как правило на современных квадроциклах регулировка клапанов производится после пробега в 1000 км . Ммы рекомендуем проверять зазоры клапанов, а при необходимости их регулировку после 350 км.

Зачастую, особенно на китайских квадрах зазоры прямо с завода выставлены неправильно. Из-за циклов нагрева и охлаждения клапаны могут растягиваться, в следствии чего зазор будет нарушен, что в последствии как правило приводит к повреждению тарелок клапанов, ухудшению механизма ГРМ. Если же вы бережно относитесь к своей технике и хотите по максимуму продлить ее работоспособность, не ленитесь и проверьте зазоры клапанов во время первого технического обслуживания! Как отрегулировать клапана на квадроцикле.

Перед тем как открутить клапанную крышку, рекомендуем поднять переднюю часть квадроцикла лебедкой, чтобы опустошить маслянную ванну ГБЦ. Это позволит вам не испачкать маслом детали квадроцикла и остаться чуть чище. На некоторых моделях квадроциклов предусмотренны окошки для регулировки, которые позволяют избежать снятия клапанной крышки полностью.

Возможно для снятия крышки вам потребуется демонтировать бензобак или его пластиковую обшивку.

Отмечу, что при регулировке двигатель должен быть абсолютно холодным!!!

Далее откручиваем окошки или крышку ГБЦ, для этого лучше использовать головку а не откидной ключ, т.к. ключем можно повредить грани болтов. После того как вы открутили все болты, крышка не сразу может поддаться. Для того чтобы она сдвинулась с места, рекомендуется слегка ударить по нижней кромке крышки молотком через деревянный брусок. Не в коем случае не пытайтесь использовать острые предметы дабы не избежать повреждения приливов на крышке.

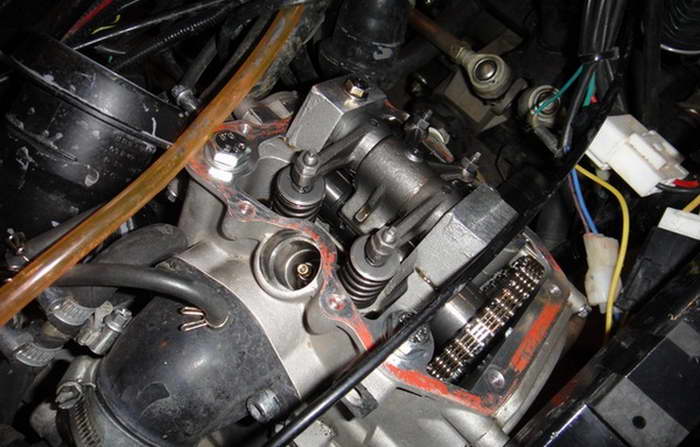

После того как сняли крышку, аккуратно удалите с нее и с головки остатки прокладки, дабы не допустить их попадание в двигатель.

Далее установливаем цилиндр в верхней мертвой точке такта сжатия.

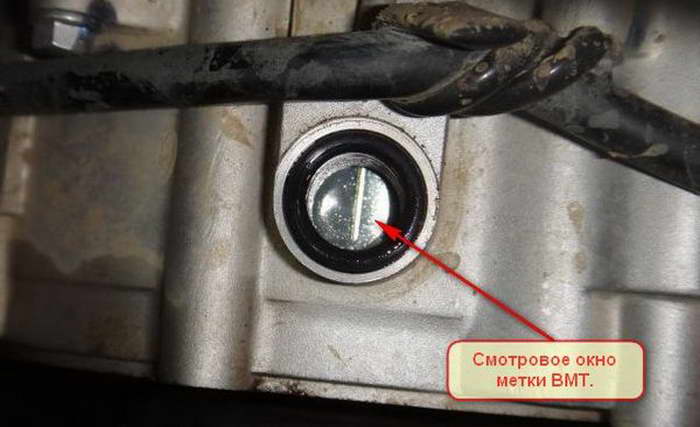

Для того чтобы поймать верхнюю точку такта сжатия, нужно открутить крышку смотрового окна, обязательно выкрутить свечу и прокрутить коленвал ручным стартером до появления в смотровом окошке специальной отметки.

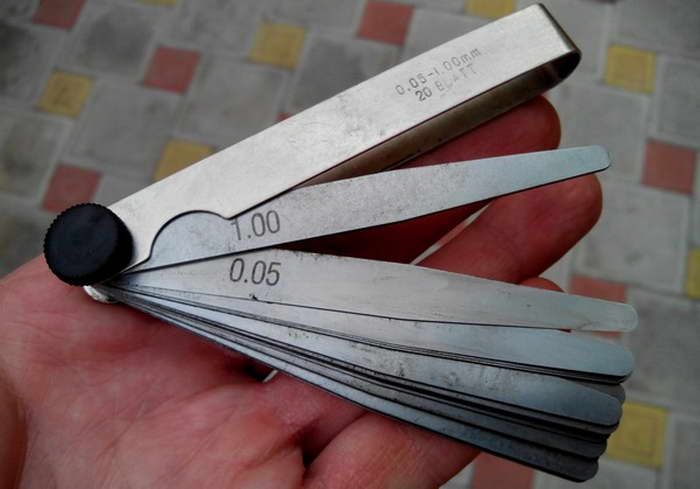

Зачастую быват так что отметка нанесена неправильно, поэтому контролить верхнюю мертвую точку лучше по положению клапанов. Все клапаны в мертвой точке должны быть закрыты. Чтобы проверить зазор воспользуйтесь специальныами щупами для измерения. Их можно приобрести в любом автомобильном магазине.

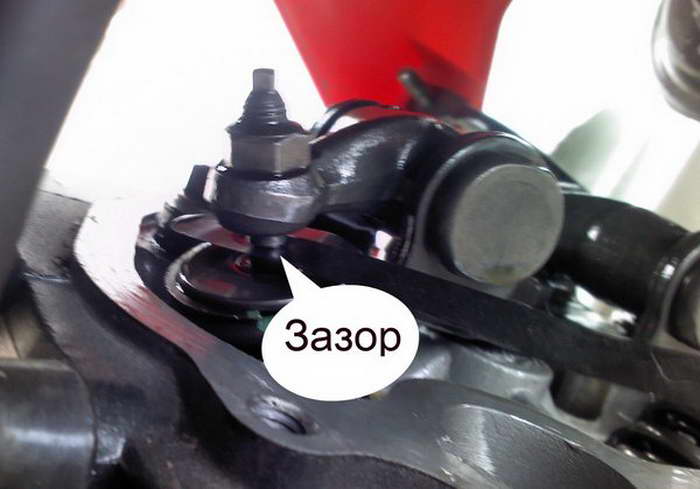

Далее производим контроль клапанного зазора, для этого вставляем щуп в зазор штока клапана.

Стоит отметить что величина клапанного зазора для каждой модели квадроцикла разная. Поэтому величину зазора под ваш квадроцикл смотрим в инструкции к вашей модели. Щуп должен свободно входить в зазор и не должен при шевелении вызывать ощущение царапанья, но в то же время щуп размером больше на 0,01 мм, в зазор входить не должен. Если вы отмечаете несоответствие величины зазора клапанов на вашем квадроцикле заявленному производителем в инструкции, то производим его регулировку.

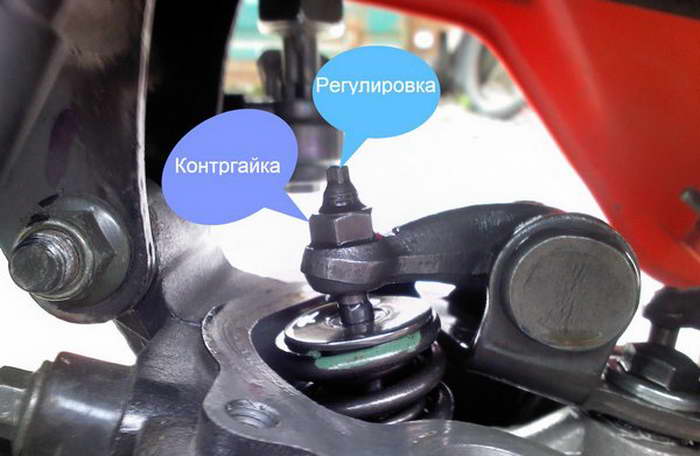

Для этого следует ослабить контргайку и регулировочный винт, вставляем в зазор щуп нужного размера, закручиваем регулировочный винт до контакта со щупом и зафиксируем контргайку. После этого следует еще раз проверить зазор. Не следует сильно тянуть гайки, достаточного среднего усилия на гаечный ключ.

После того как вы отрегулировали все клапана, произведите установку крышки ГБЦ на место. Для этого нужно тонким равномерным слоем смазать прирливочную поверхность крышки термостойким герметиком (не стоит экономить на нем). Дайте герметику немного отлежаться в течение 10 минут до состояния когда герметик при прикосновении перестанет пачкать руки, но будет оставлять отпечаток пальца.

Аккуратно совместите крышку с головкой и крест на крест затяните болты. Не забудьте поставить назад колпачек окошка ВМТ. После чего установите все демонтированные детали обратно на место.

Далее заводим квадроцикл. Стоит внимательно прислушаться к работе его двигателя, не стоит обращать внимания на небольшой стук, который может выделяться на фоне работы двигателя. А вот отчетливый и явно слышимый стук на фоне работы двигателя должен насторожить вас, так как это говорит о том что клапаны отрегулированы неправильно.

После регулировки в первые километры пробега не рекомендуется сильно нагружать квадроцикл, а также необходимо внимательно прислушиваться к работе его двигателя.
